Tiptopのモジュールをバス経由でミキサーに接続する方法

Pocket

Tiptopのドラムモジュールをバスケーブル経由でTiptopのMix(Tiptopから出てるミキサー)に送る方法です。

Tiptopのドラムモジュール(BD808 Bass,HATS808 Hi-Hats,BD909 Bassなど)をユーロラックから外し、背面を見るとジャンパーがあります。
IMG_3372

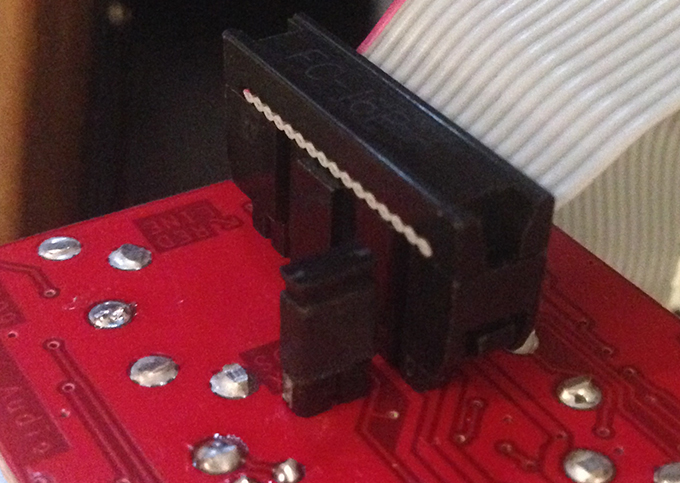

ピンを刺してショートさせます。
ピンをショート

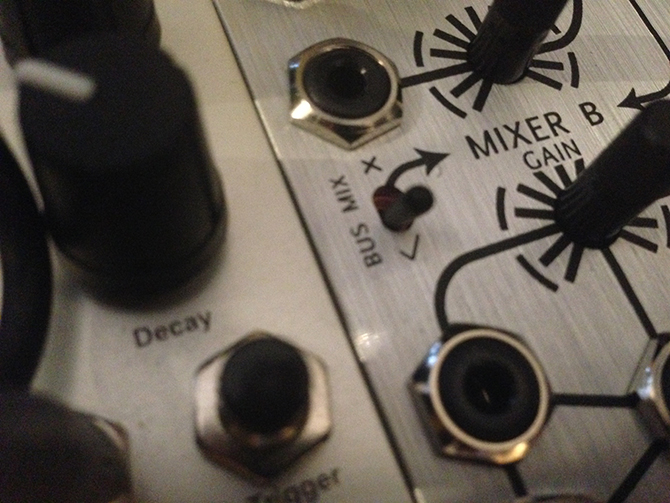

ショートさせてTiptopのMixのスイッチをチェック(手前にする)にするとバス経由でoutBに音が出力されます。
Busにスイッチを変更

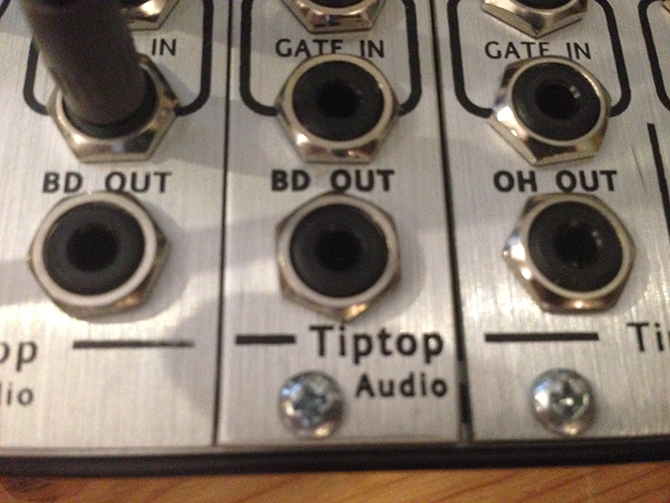

ドラムモジュール個別のOutputからパッチケーブルを繋ぐ必要がないので、ミキサーのチャンネルを節約する事ができます。
IMG_3370

ちなみに、複数台のMixにバス経由でオーディオを送る事はできないとの事です。
